Kabel sieciowy LAN – co to jest i jakie są jego rodzaje?

Co to jest kabel sieciowy LAN?

Kabel sieciowy LAN (Local Area Network) odgrywa kluczową rolę w łączeniu różnych urządzeń w sieci lokalnej, co umożliwia zarówno komunikację, jak i wymianę danych. Jedną z jego największych zalet jest znacznie szybsza transmisja informacji, w porównaniu do połączeń bezprzewodowych. Przykładem takiego produktu jest kabel U/UTP cat. 5e, szeroko wykorzystywany w sieciach komputerowych do przesyłania danych, dźwięku oraz obrazu telewizyjnego. Najczęściej stosowanym złączem jest RJ-45, które gwarantuje stabilne połączenie między urządzeniami.

Kable LAN są zazwyczaj wykonane z miedzi, co sprzyja efektywnej transmisji sygnałów. W przypadku sieci strukturalnych, ich znaczenie jest nieocenione, ponieważ łączą komputery, serwery i różnorodne urządzenia peryferyjne, stanowiąc fundament nowoczesnej infrastruktury IT.

W biurach oraz domach kable te pozwalają na korzystanie z szerokopasmowych połączeń internetowych i dostęp do lokalnych zasobów sieciowych. Oferują szeroki wachlarz zastosowań, od małych sieci domowych po rozbudowane systemy przedsiębiorstw. Dzięki ciągłemu rozwojowi technologii, użytkownicy mogą się cieszyć coraz lepszymi możliwościami szybkiej transmisji danych.

Wybierając odpowiedni kabel LAN, należy zwrócić uwagę na jego specyfikację oraz istotne parametry techniczne, które mają kluczowe znaczenie dla efektywności działania sieci lokalnej.

Jakie są rodzaje kabli sieciowych LAN?

Rodzaje kabli sieciowych LAN odgrywają kluczową rolę w sprawnym funkcjonowaniu sieci lokalnych. Do najczęściej używanych należą:

• UTP (Unshielded Twisted Pair),
• FTP (Foiled Twisted Pair),
• STP (Shielded Twisted Pair),
• S/FTP (Shielded/Foiled Twisted Pair).

Spośród nich kabel UTP cieszy się największą popularnością w gospodarstwach domowych. Jego sukces tkwi w prostocie oraz niskiej cenie. Umożliwia on przesył danych z prędkością sięgającą 1000 Mbps na długości do 100 metrów. Z kolei kabel FTP, dzięki zastosowaniu ekranu, oferuje lepszą ochronę przed zakłóceniami elektromagnetycznymi, co czyni go bardziej odpowiednim wyborem dla biur czy miejsc o trudniejszych warunkach. Jeszcze większą odporność na zakłócenia zapewniają kable STP, które oprócz wewnętrznego ekranu dysponują dodatkowymi warstwami ochronnymi. Niestety, to rozwiązanie zazwyczaj wiąże się z wyższą ceną. Kable S/FTP stanowią z kolei najbardziej zaawansowaną opcję, łącząc ekranowanie par skręconych z dodatkowymi warstwami ochronnymi, co zapewnia najwyższy poziom ochrony. Decyzja o wyborze odpowiedniego kabla powinna uwzględniać specyfikę środowiska oraz charakterystykę sieci. Zrozumienie różnic pomiędzy tymi kablami pozwala na lepsze dostosowanie infrastruktury do wymagań użytkowników oraz zapewnienie bezpieczeństwa przesyłanych danych.

Jakie są kategorie kabli sieciowych (CAT5, CAT5e, CAT6, itd.)?

Kable sieciowe, takie jak CAT5, CAT5e, CAT6, CAT6a, CAT7 i CAT8, różnią się parametrami transmisji danych oraz możliwościami zastosowania w lokalnych sieciach. Na przykład:

• Kabel CAT5 obsługuje prędkości sięgające 100 Mb/s i znajduje zastosowanie głównie w starszych instalacjach,
• CAT5e pozwala osiągnąć do 1 Gb/s, co sprawia, że jest idealnym rozwiązaniem dla domów i biur,
• Kabel CAT6, charakteryzujący się prędkościami do 10 Gb/s, oferuje lepszą ochronę przed zakłóceniami w wyższych pasmach częstotliwości,
• CAT6a utrzymuje tę samą prędkość, ale na dłuższych odległościach, co jest istotne w przypadku bardziej rozbudowanych sieci,
• CAT7 minimalizuje zakłócenia i umożliwia osiągnięcie prędkości do 10 Gb/s, a jego dodatkowe warstwy ekranowania zapewniają jeszcze większą ochronę,
• CAT8 pozwala na przesył danych z prędkościami sięgającymi nawet 40 Gb/s, co sprawia, że doskonale sprawdza się w zastosowaniach związanych z serwerami i centrami danych.

Właściwy wybór kategorii kabla sieciowego ma kluczowe znaczenie dla efektywności i stabilności sieci. Kable o niższej kategorii mogą ograniczać możliwości przesyłu, co jest istotne szczególnie przy rosnących wymaganiach technologicznych dotyczących szybkości i niezawodności połączeń.

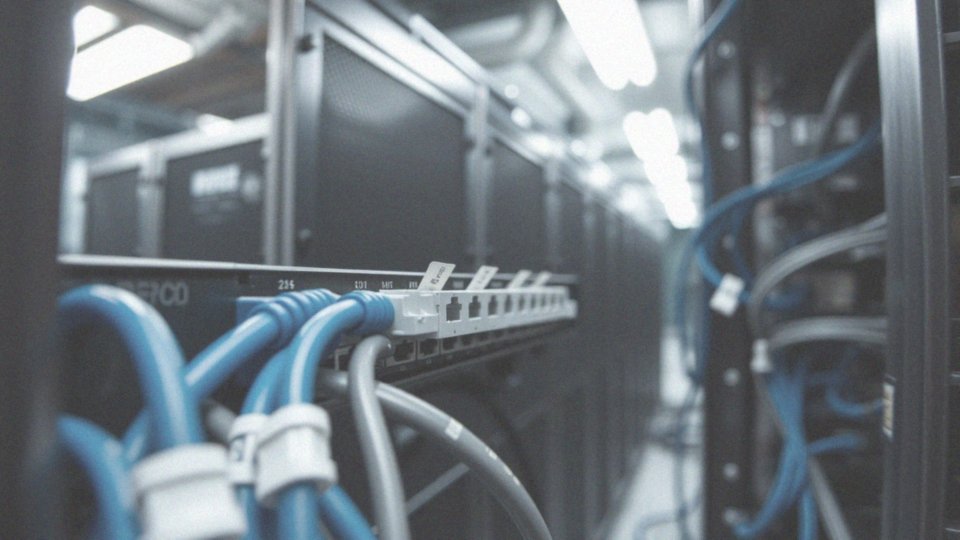

Jakie prędkości transmisji oferują różne kategorie kabli LAN?

W świecie kabli LAN różne kategorie różnią się między sobą prędkościami transmisji danych, co ma ogromny wpływ na efektywność sieci. Na przykład:

• kabel kategorii 5e jest w stanie zapewnić prędkość do 1 Gb/s na odległości do 100 metrów,
• kategoria 6 podnosi tę poprzeczkę do 10 Gb/s, chociaż maksymalne osiągnięcia w tym zakresie można uzyskać tylko na krótszych odcinkach,
• kategoria 6a utrzymuje prędkość 10 Gb/s na dłuższych trasach, co jest kluczowe w przypadku ogromnych instalacji,
• kategoria 7, dzięki dodatkowym warstwom ekranowania, skutecznie minimalizuje zakłócenia, także osiągając prędkość 10 Gb/s,
• kategoria 8 imponuje niezwykle wysokimi prędkościami, sięgającymi nawet 40 Gb/s.

Taka wydajność czyni kategorię 8 świetnym wyborem dla centrów danych oraz serwerów, gdzie efektywna transmisja jest niezbędna. Przy wyborze odpowiedniej kategorii kabla LAN istotne jest dostosowanie go do konkretnych potrzeb sieci. Należy wziąć pod uwagę zarówno oczekiwaną prędkość, jak i warunki, w jakich kabel będzie używany. Ważne jest również, aby wybrany produkt odpowiadał odpowiednim wymaganiom infrastrukturalnym.

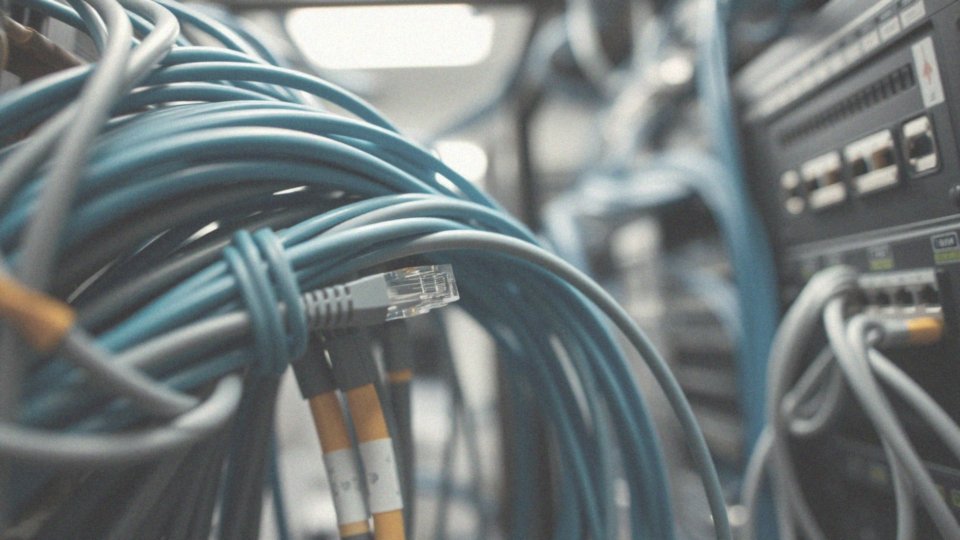

Jak długość kabla wpływa na transmisję danych?

Długość kabla odgrywa kluczową rolę w jakości transmisji danych w sieciach lokalnych. W przypadku kabli Ethernet, zazwyczaj maksymalna dopuszczalna długość wynosi 100 metrów. Przekroczenie tego limitu może prowadzić do osłabienia sygnału, co szczególnie dotyczy kabli kategorii 5e i 6. Wzrost tłumienia skutkuje nie tylko niższą prędkością przesyłu, ale i zwiększoną liczbą zakłóceń, co negatywnie wpływa na wydajność całego systemu.

Dłuższe kable są również bardziej narażone na zakłócenia, zwłaszcza w zatłoczonych obszarach, gdzie różnorodne źródła elektromagnetyczne mogą wpływać na sygnał. Dlatego tak istotne jest, by wybierać kable wysokiej jakości, które spełniają wymagania związane z długością i kategorią. Warto również zwrócić uwagę na specyfikacje konkretnego kabla, aby dostosować jego długość do potrzeb danej instalacji.

Na przykład w biurach, gdzie łączone są różne elementy sieci, warto wcześniej zaplanować długość kabli, co pozwoli ograniczyć potencjalne problemy z transmisją danych.

Co to jest ekranowanie kabli LAN i dlaczego jest ważne?

Ekranowanie kabli LAN odgrywa kluczową rolę w zapewnieniu wysokiej jakości przesyłania danych. Jego głównym celem jest ochrona sygnału przed zakłóceniami elektromagnetycznymi, które mogą pochodzić z różnych źródeł, takich jak bliskie urządzenia elektryczne. Kable ekranowane, takie jak:

• FTP,
• STP,
• S/FTP,

są wyposażone w dodatkowe warstwy ochronne, co znacznie redukuje wpływ zakłóceń na przesyłane informacje. Szczególne znaczenie ekranowanie ma w biurach, gdzie wiele urządzeń generuje różnego rodzaju szumy. Kabel FTP charakteryzuje się wysoką odpornością na zakłócenia, co sprawia, że zapewnia stabilniejszy sygnał niż tradycyjne kable UTP. Odpowiednio zaprojektowane ekranowanie nie tylko poprawia jakość transmisji, ale także wzmacnia bezpieczeństwo danych oraz podnosi efektywność całej sieci, przyczyniając się do bardziej niezawodnych połączeń.

Warto również pamiętać, że odstępy oraz sposób rozmieszczenia kabli w sieci mają ogromne znaczenie dla ich wydajności. W systemach intensywnie obciążonych warto rozważyć inwestycję w kable:

• STP,
• S/FTP,

które oferują maksymalną odporność na zakłócenia. Zanim zdecydujesz się na konkretny rodzaj kabla, dokładnie przeanalizuj specyfikę swojego środowiska oraz wymagania, jakie stawiasz przed przesyłem danych.

Jakie są różnice między kabel UTP, FTP, STP i S/FTP?

Kiedy mówimy o różnicach między kablami UTP, FTP, STP i S/FTP, kluczową rolę odgrywają poziom ekranowania oraz ochrona przed zakłóceniami elektromagnetycznymi.

Zacznijmy od UTP, czyli Unshielded Twisted Pair, który jest najprostszą opcją. Brak ekranowania sprawia, że doskonale sprawdza się w miejscach, gdzie poziom zakłóceń jest niski, na przykład w domach. Jednak w bardziej wymagających środowiskach warto pomyśleć o innych rozwiązaniach.

• FTP, czyli Foiled Twisted Pair, posiada folię jako dodatkową warstwę ochronną, co znacząco zwiększa jego odporność na zakłócenia,
• STP, znany jako Shielded Twisted Pair, zapewnia ekranowanie dla każdej pary przewodów, co jeszcze lepiej chroni sygnał przed różnymi zakłóceniami,
• najwyższy poziom ochrony oferuje kabel S/FTP, który ma ekranowanie zarówno na całej długości, jak i na poszczególnych parach.

Dzięki temu zapewnia wyjątkową odporność na zakłócenia. Wybór odpowiedniego typu kabla ma bezpośredni wpływ na jakość transmisji danych. Na przykład w biurach, gdzie pojawia się wiele urządzeń, które mogą generować zakłócenia, lepiej sprawdzą się kable FTP lub STP. W bardziej ekstremalnych warunkach, takich jak centra danych, często potrzebne są kable S/FTP, by skutecznie zminimalizować zakłócenia.

Jak działają kable LAN w sieci strukturalnej?

Kable LAN są niezwykle ważnym elementem w systemach okablowania strukturalnego, pełniąc rolę łączników pomiędzy gniazdami Ethernet, przełącznikami, routerami oraz urządzeniami końcowymi. Dzięki nim komunikacja w sieciach lokalnych przebiega sprawnie i efektywnie. Warto zauważyć, że dzięki hierarchicznej architekturze, kable te umożliwiają przesył danych na znaczne odległości, co jest szczególnie istotne w rozbudowanych instalacjach.

W zależności od zastosowanej technologii, kable LAN występują w wielu rodzajach oraz kategoriach, co bezpośrednio wpływa na jakość oraz prędkość transmisji danych. Na przykład:

• kable kategorii 5e mogą przesyłać informacje z prędkością do 1 Gb/s na dystansie 100 metrów,
• kategorie 6 i 6a oferują jeszcze wyższe prędkości oraz lepszą odporność na zakłócenia.

Ekranowanie kabli to element, który ma kluczowe znaczenie dla ochrony przed zewnętrznymi zakłóceniami elektromagnetycznymi. Kable typu FTP, STP oraz S/FTP zapewniają skuteczniejszą ochronę w porównaniu do tradycyjnych kabli UTP, co jest szczególnie ważne w biurach oraz miejscach o wysokim poziomie zakłóceń.

Dobór odpowiedniego rodzaju kabla wymaga dokładnej analizy potrzeb oraz charakterystyki sieci, aby odpowiednio dostosować okablowanie do różnych warunków. Podejmując decyzję o wyborze kabli LAN, warto zwrócić uwagę na specyfikację techniczną oraz potencjalne zagrożenia związane z zakłóceniami, co z pewnością przyczyni się do zapewnienia optymalnych warunków dla przesyłu danych w sieci lokalnej.

Jakie są główne zastosowania kabli sieciowych LAN?

Kable sieciowe LAN pełnią istotną rolę w łączeniu różnorodnych urządzeń w obrębie sieci lokalnej. Stanowią fundament efektywnej komunikacji oraz transmisji danych. Ich obecność jest nieoceniona zarówno w biurach, jak i domach oraz w środowiskach przemysłowych. Dzięki nim urządzenia takie jak:

• komputery,
• laptopy,
• serwery,
• drukarki,
• routery.

mogą ze sobą swobodnie współpracować. W obrębie sieci lokalnych kable te kreują infrastrukturę, która nie tylko zapewnia stabilne połączenie, ale również wspiera codzienną działalność zarówno biurową, jak i przemysłową. Na przykład w środowisku biurowym kable LAN efektywnie łączą stacje robocze z centralnym serwerem, co pozwala na sprawne zarządzanie danymi oraz łatwy dostęp do zasobów sieciowych.

Ponadto, kable te są również wykorzystywane do przesyłania multimediów, takich jak wideo i audio, co ma kluczowe znaczenie w kontekście systemów konferencyjnych oraz firm zajmujących się produkcją multimedialną. Dodatkowo, korzystanie z kabli LAN sprawia, że dostęp do Internetu staje się szybszy i bardziej stabilny w porównaniu z połączeniami bezprzewodowymi.

Wybór odpowiedniego typu kabla LAN ma istotny wpływ na efektywność całego systemu, na przykład kable kategorii 6 oraz 6a charakteryzują się wyższymi prędkościami transmisji, co czyni je idealnym rozwiązaniem dla nowoczesnych instalacji, takich jak centra danych. Oprócz tego, kable LAN oferują wyższy poziom bezpieczeństwa w odniesieniu do połączeń bezprzewodowych, co jest szczególnie ważne w kontekście ochrony wrażliwych informacji.

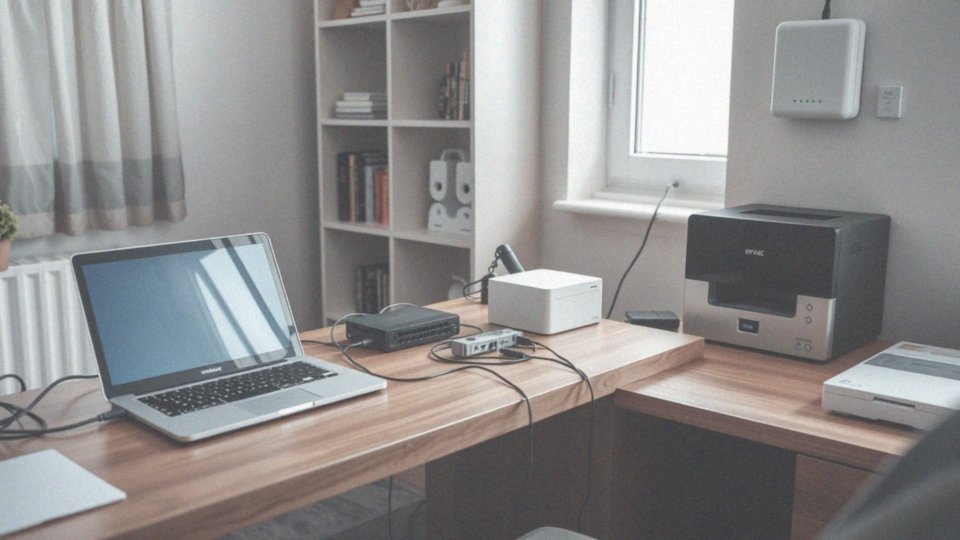

Jakie elementy sieci komputerowej można połączyć za pomocą kabla LAN?

Kable LAN odgrywają fundamentalną rolę w tworzeniu połączeń w sieciach komputerowych. Dzięki nim możliwa jest skuteczna wymiana informacji i transfer danych. Ich podstawową funkcją jest łączenie komputerów i laptopów, co znacznie ułatwia dostęp do różnych zasobów w sieci.

W lokalnych sieciach często angażuje się także serwery, które pełnią rolę głównych jednostek przetwarzających informacje. Urządzenia takie jak:

• routery,
• przełączniki,
• drukarki sieciowe,
• urządzenia NAS (Network Attached Storage).

Są one niezbędne, ponieważ umożliwiają przesyłanie danych pomiędzy różnymi sprzętami, co znacznie upraszcza dystrybucję dokumentów i plików wśród użytkowników. Kluczowe jest, aby wszystkie te urządzenia były wyposażone w odpowiednie interfejsy sieciowe, które pozwalają na komunikację za pomocą protokołu Ethernet przez porty Ethernet.

Stabilność transmisji danych, która opiera się na kablach LAN, ma ogromne znaczenie, zwłaszcza w biurach i środowiskach przemysłowych, gdzie minimalizacja zakłóceń i szybki dostęp do informacji są priorytetowe. Dzięki efektywnej komunikacji pomiędzy końcowymi urządzeniami, kable LAN pozostają niezastąpione w każdej nowoczesnej sieci komputerowej.

Jakie normy dotyczą kabli sieciowych LAN?

Normy dotyczące kabli sieciowych LAN mają kluczowe znaczenie dla jakości przesyłania danych oraz bezpieczeństwa instalacji. Jednym z najważniejszych dokumentów w tej dziedzinie jest PN-EN 50575 (CPR), który definiuje wymagania związane z bezpieczeństwem kabli. Te regulacje wskazują na techniczne parametry, jakie muszą zostać spełnione, aby kable mogły być z powodzeniem używane w systemach teleinformatycznych.

Standardy TIA/EIA określają zasady dla okablowania strukturalnego. Na przykład ustalają one kolejność pinów we wtykach RJ45, co ma kluczowe znaczenie dla efektywnego działania sieci. W szczególności, standardy A i B wskazują, jak powinny być podłączone kable, co z kolei pozwala na osiągnięcie maksymalnej efektywności.

Przestrzeganie tych norm przyczynia się do:

• wysokiej jakości sygnału,
• minimalizowania zakłóceń elektromagnetycznych,
• niezawodności i wydajności transmisji danych w sieciach LAN.

Odpowiednie zaplanowanie układu oraz dobór kabli zgodnie z tymi regulacjami ma ogromne znaczenie. W dzisiejszych czasach, kiedy komunikacja oraz bezpieczeństwo informacji są na czołowej pozycji w priorytetach, przestrzeganie tych zasad jest absolutnie kluczowe.

Jakie są zalety używania kabli LAN w porównaniu do WLAN?

Korzystanie z kabli LAN zamiast WLAN przynosi szereg istotnych korzyści, które znacząco wpływają na wydajność lokalnych sieci. Przede wszystkim, kable LAN zapewniają szybszą oraz bardziej stabilną transmisję danych. Na przykład, prędkości w przypadku kabli Ethernet mogą sięgać nawet 1 Gb/s lub więcej, co stanowi znaczną przewagę nad sieciami bezprzewodowymi, które często doświadczają przerw w połączeniu oraz ograniczonej prędkości, szczególnie w obszarach z wieloma urządzeniami.

Ważnym aspektem korzystania z kabli LAN jest również mniejsze opóźnienie, co jest kluczowe dla aplikacji wymagających szybkiej reakcji, takich jak:

• gry online,
• telekonferencje.

Dodatkowo, przewody te są bardziej niezawodne, ponieważ są mniej podatne na zakłócenia elektromagnetyczne, co przyczynia się do płynniejszej transmisji danych. Kable LAN oferują także lepsze zabezpieczenia, ponieważ są mniej narażone na nieautoryzowany dostęp w porównaniu do sieci WLAN, co pomaga w ochronie wrażliwych informacji przed przechwyceniem. Jeżeli chodzi o konserwację, sieci przewodowe zazwyczaj wymagają mniej uwagi – problemy z wydajnością można łatwiej zdiagnozować i naprawić.

Z ekonomicznego punktu widzenia, kable LAN również się opłacają w dłuższym okresie, eliminując konieczność zakupu dodatkowych urządzeń wzmacniających sygnał w Wi-Fi. Można więc zauważyć, że kable LAN są nie tylko efektywne, ale również bardziej stabilne oraz bezpieczne, co czyni je idealnym rozwiązaniem w biurach oraz wszędzie tam, gdzie bezpieczeństwo informacji jest priorytetem.

Dlaczego wybór odpowiedniego kabla LAN ma znaczenie dla transmisji danych?

Wybór odpowiedniego kabla LAN jest niezwykle istotny, gdy chodzi o efektywną transmisję danych w sieciach komputerowych. Niewłaściwie dobrany kabel może nie tylko zmniejszyć przepustowość, ale także negatywnie wpłynąć na stabilność połączenia, co w naturalny sposób zwiększa ryzyko zakłóceń sygnału.

Kable z niższej kategorii, takie jak CAT5, często nie spełniają wymagań nowoczesnych aplikacji, które wymagają szybkiej i wydajnej transmisji, zwłaszcza na dłuższych dystansach. Długość kabla to czynnik, który nie można lekceważyć; kable Ethernet o niższej kategorii mogą stracić jakość sygnału na większych odległościach, co z kolei prowadzi do spadku prędkości przesyłania danych oraz wzrostu zakłóceń.

Generalnie maksymalna długość dla większości kabli LAN wynosi 100 metrów, co wyznacza granicę efektywnej transmisji bez znacznych strat jakości. Ekranowanie kabli to kolejny kluczowy element, zyskujący na znaczeniu, szczególnie w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. Kable oznaczone jako:

• FTP,
• STP,
• S/FTP

mogą znacząco poprawić jakość sygnału i zredukować zakłócenia. W biurach, gdzie wiele urządzeń emituje zanieczyszczenia elektromagnetyczne, odpowiedni wybór kabli z dobrym ekranowaniem jest kluczowy dla uzyskania stabilnych połączeń.

Warto zwrócić szczególną uwagę na bardziej zaawansowane kategorie, takie jak:

• CAT6,
• CAT6a,
• CAT7,
• CAT8.

które oferują znacznie wyższe prędkości transmisji i lepszą odporność na zakłócenia. W obliczu ciągle rosnących wymagań technologicznych, inwestycja w wysokiej jakości kable LAN staje się niezbędna dla efektywności całego systemu sieciowego.

Zrozumienie różnic między kategoriami oraz korzyści płynących z ekranowania pozwala lepiej dostosować infrastrukturę do potrzeb użytkowników.

Jakie są najbardziej popularne kable sieciowe w domach i biurach?

W domach oraz biurach najczęściej spotykamy kable sieciowe UTP (nieekranowane skrętki) w dwóch popularnych typach: kategorii 5e i 6. Kategoria 5e cieszy się dużym uznaniem w aplikacjach internetowych, gdyż pozwala na osiągnięcie prędkości do 1 Gb/s. To wystarczająco, by swobodnie przeglądać strony, cieszyć się strumieniowaniem wideo czy pracować z dokumentami. Z kolei kabel kategorii 6 jest bardziej zaawansowany, oferując lepszą odporność na zakłócenia i prędkości sięgające 10 Gb/s. Właśnie dlatego często jest preferowany w bardziej ambitnych środowiskach, jak biura, gdzie wymagania dotyczące wydajności są wyższe.

Te kable wyróżniają się nie tylko prostotą instalacji, ale również konkurencyjną ceną, co czyni je doskonałym rozwiązaniem zarówno dla domów, jak i małych firm. Użytkownicy doceniają możliwość łączenia wielu urządzeń jednocześnie, co jest istotne dla efektywnego zarządzania danymi. W przestrzeniach biurowych częściej wybierane są kable o wyższej kategorii, takie jak CAT6, które znacznie lepiej radzą sobie z przesyłaniem danych na większe odległości, co przekłada się na lepsze działanie całej sieci.

Reasumując, kable UTP kategorii 5e oraz 6 to zdecydowanie najlepsze wybory dla większości użytkowników, oferując optymalną wydajność na co dzień oraz odpowiednią przepustowość, która sprosta rosnącym wymaganiom technologicznym przyszłości.
