Co to jest zbrojenie stropu?
Zbrojenie stropu odgrywa kluczową rolę w budownictwie, mając na celu przede wszystkim zwiększenie wytrzymałości stropów na różne obciążenia. W jego skład wchodzą przede wszystkim pręty stalowe, które osadza się w betonie. Choć beton doskonale radzi sobie z siłami ściskającymi, to w przypadku sił rozciągających oraz ścinających jego możliwości są ograniczone. Dlatego stal zbrojeniowa jest niezbędna do poprawy nośności stropu oraz zapewnienia mu długowieczności, ponieważ to ona przejmuje obciążenia, które mogą być zbyt duże dla samego betonu. Takie rozwiązanie istotnie wpływa na ogólne bezpieczeństwo konstrukcji.
Przy planowaniu rozmieszczenia prętów zbrojeniowych warto zwrócić szczególną uwagę na to, aby uzyskać optymalną wytrzymałość stropu. W przypadku zbrojenia płyty stropowej kluczowe znaczenie ma wybór odpowiednich grubości i rozstawów prętów stalowych, co bezpośrednio przekłada się na stabilność całej budowli. Elementy zbrojenia należy dopasować do charakterystyki konkretnego projektu, mając na uwadze przewidywane obciążenia oraz rodzaj betonu, który zostanie użyty.
Podczas projektowania zbrojenia stropu należy również przestrzegać norm budowlanych oraz wykorzystywać nowoczesne metody, które gwarantują jakość i dostępność materiałów. Dobre zbrojenie jest więc kluczowe nie tylko dla pełnienia funkcji stropu, ale także dla bezpieczeństwa całej konstrukcji. Dlatego należy zwrócić szczególną uwagę na solidność wykonania i jakość używanych w budowie materiałów.
Jakie elementy składają się na zbrojenie stropu?
Podstawowe składniki zbrojenia stropu obejmują:
- pręty zbrojeniowe,
- strzemiona,
- siatki.
Pręty stalowe odgrywają fundamentalną rolę, ponieważ absorbują obciążenia rozciągające, co jest kluczowe dla stabilności stropu. Strzemiona, zarówno pionowe, jak i skośne, zapewniają utrzymanie prętów w odpowiedniej pozycji, co zwiększa odporność na ścinanie. Siatki zbrojeniowe natomiast odpowiadają za równomierny rozkład obciążeń i mogą pełnić funkcję zarówno zbrojenia rozdzielczego, jak i górnego. Również otulina zbrojenia ma swoją istotną rolę, stanowiąc betonową osłonę, która chroni przed korozją oraz zapewnia skuteczną przyczepność pomiędzy zbrojeniem a betonem.
Planowanie układu zbrojenia powinno być starannie dostosowane do specyfiki każdego projektu, uwzględniając przewidywane obciążenia oraz rodzaj użytego betonu. Przemyślane zaplanowanie i wykonanie zbrojenia są kluczowe dla wytrzymałości stropu i wpływają na ogólne bezpieczeństwo całej konstrukcji budowlanej.
Jakie są kluczowe zasady zbrojenia stropu?
Zasady związane z zbrojeniem stropu wymagają dokładności i staranności. Tylko wtedy można osiągnąć odpowiednią wytrzymałość całej konstrukcji. Kluczowym elementem procesu jest właściwe projektowanie, w którym uwzględnia się zarówno obciążenia statyczne, jak i dynamiczne. Niezwykle istotny jest dobór wysokiej jakości materiałów, takich jak:
- stal zbrojeniowa,
- beton klasy C20/25 (B25).
Podczas montażu zbrojenia niezwykle ważne jest ścisłe trzymanie się dostarczonego rysunku, a także zapewnienie prawidłowych odległości pomiędzy prętami, co pozwala uniknąć ich odkształceń. Otulina zbrojenia musi być zgodna z wymaganiami projektu, aby efektywnie chronić stal przed korozją oraz niekorzystnymi warunkami atmosferycznymi. Różnorodne metody łączenia prętów, takie jak spawanie czy zgrzewanie, przyczyniają się do zwiększenia integralności strukturalnej zbrojenia.
Ważne jest także przeprowadzanie kontroli jakości na etapie montażu, co pozwala upewnić się, że pręty zbrojeniowe są prawidłowo zakotwione. Dzięki tym staraniom przenoszenie obciążeń staje się bardziej efektywne, a ryzyko przemieszczeń jest zminimalizowane. Na zakończenie, konieczne jest zapoznanie się z obowiązującymi normami budowlanymi, które gwarantują, że projekt zbrojenia spełnia wszystkie regulacje oraz standardy bezpieczeństwa.
Jakie są różnice między zbrojeniem stropu monolitycznego a innymi rodzajami?
Zbrojenie stropów monolitycznych różni się od tego w prefabrykowanych wersjach, takich jak Teriva czy filigran, głównie z powodu procesu ich budowy oraz używanych materiałów. W przypadku stropów monolitycznych istotne jest zastosowanie szalunków oraz układanie prętów zbrojeniowych bezpośrednio na placu budowy. Dzięki temu projektanci mogą swobodniej manipulować kształtem konstrukcji.
Z kolei stropy prefabrykowane są już częściowo zbrojone, co znacznie przyspiesza ich montaż. Zbrojenie monolityczne zapewnia większą elastyczność w projektowaniu i pozwala lepiej dostosować się do specyficznych warunków oraz obciążeń. Natomiast w prefabrykatach ich sztywna forma może ograniczać możliwość adaptacji do lokalnych warunków.
W przypadku stropów monolitycznych kluczowe są precyzyjne rysunki zbrojeniowe, które określają rozkład prętów zarówno w dolnej, jak i górnej części płyty. W przeciwieństwie do standardowych rozwiązań prefabrykowanych, indywidualne plany w przypadku stropów monolitycznych są niezbędne, aby zapewnić stabilność i bezpieczeństwo konstrukcji.
Mimo że proces betonowania wymaga więcej pracy, zalety, takie jak lepsza kontrola nad parametrami oraz dokładniejsze dostosowanie do projektu, prowadzą do tego, że stropy monolityczne są często preferowane w bardziej skomplikowanych budowlach. Takie podejście nie tylko podnosi jakość wykonania, ale również znacząco wpływa na długowieczność całej konstrukcji.
Jak zbrojenie wieńców wpływa na wytrzymałość stropu?
Zbrojenie wieńców odgrywa niezwykle istotną rolę w utrzymaniu wytrzymałości stropu. Mnóstwo aspektów inżynieryjnych związanych z tymi elementami ma wpływ na stabilność całej konstrukcji. Wieńce, które pełnią funkcję obwodowych komponentów stropu, spinają ściany budynku, co zapobiega ich rozchodzeniu się pod wpływem obciążeń. Ta kwestia jest wyjątkowo ważna w przypadku budynków murowanych, gdzie siły rozciągające muszą być odpowiednio zbalansowane.
Korzyści płynące ze zbrojenia wieńców są liczne:
- skutecznie przejmuje siły rozciągające,
- znacząco zwiększa sztywność obwodową stropu,
- zapewnia stabilność struktury, nawet w obliczu dużych obciążeń.
Kluczowe przy projektowaniu wieńców jest uwzględnienie właściwych wymiarów oraz wyboru odpowiedniego rodzaju stali, gdyż ma to bezpośredni wpływ na nośność stropu. Stal zbrojeniowa wysokiej klasy, tak jak C20/25 (B25), znacząco podnosi wytrzymałość betonu. Wysoka jakość zbrojenia oraz jego odpowiednie rozmieszczenie są niezbędne dla zapewnienia długotrwałej funkcjonalności i bezpieczeństwa całej budowli. Dobrze zaprojektowane zbrojenie wieńców stanowi fundament stabilności stropu.
Regularne kontrole jakości, przeprowadzane w trakcie realizacji projektu, potwierdzają prawidłowość wykonania zbrojenia, co z kolei wspiera jego długotrwałość oraz efektywność.
Jakie metody łączenia prętów w zbrojeniu stropu?
Sposoby łączenia prętów w zbrojeniu stropu odgrywają kluczową rolę dla stabilności całej konstrukcji. Istnieje wiele technik, które wybiera się w zależności od specyficznych potrzeb projektu oraz rodzaju zastosowanej stali. Na przykład:
- spawanie – zarówno elektryczne, jak i gazowe, to jedna z najczęściej stosowanych metod. Gwarantuje ona mocne i długotrwałe połączenia, które sprawdzają się w wielu realizacjach budowlanych,
- zgrzewanie – obejmujące zarówno zgrzewanie punktowe, jak i liniowe. Ta technika skutecznie łączy pręty zbrojeniowe, zapewniając im doskonałą integralność,
- łączenie na zakład – polega na zachodzeniu na siebie prętów na określoną długość, co wymaga przestrzegania norm budowlanych dotyczących długości zakładów, dostosowanych do średnicy prętów oraz przewidywanych obciążeń,
- łączniki mechaniczne – dostępne na rynku różne typy łączników, które pozwalają na efektywne łączenie prętów bez konieczności spawania.
Właściwy dobór metody łączenia ma ogromne znaczenie dla stabilności zbrojenia stropu, co z kolei jest fundamentem bezpieczeństwa całej budowli. Wybór technik powinien być dokładnie przemyślany, biorąc pod uwagę planowany projekt oraz przewidywane obciążenia. Dzięki temu możemy być pewni długotrwałości i efektywności naszej konstrukcji.
Jakie rysunki są wykorzystywane w procesie zbrojenia stropu?

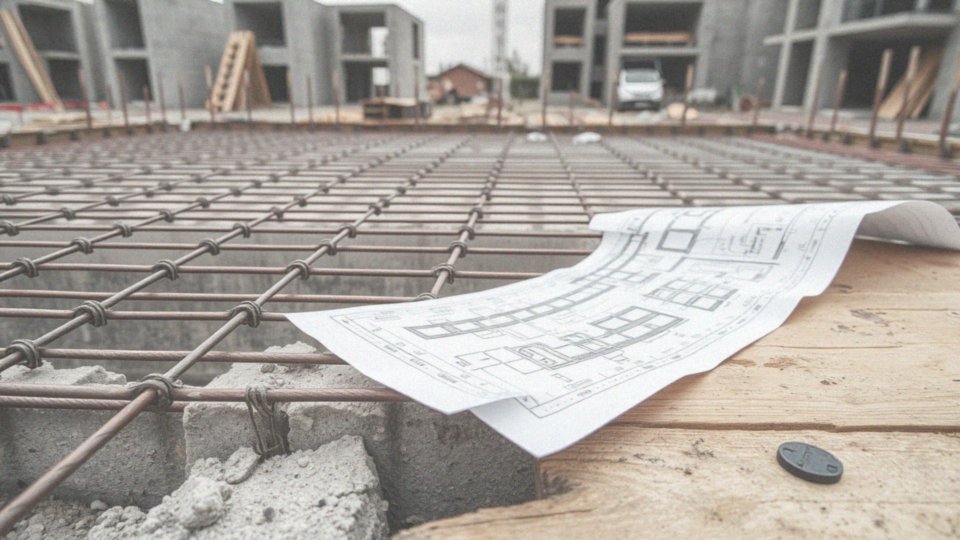

W procesie zbrojenia stropu istotne jest korzystanie z różnorodnych rysunków, które odgrywają kluczową rolę w precyzyjnym ustaleniu układu zbrojenia oraz detali konstrukcyjnych. Do najważniejszych z nich zaliczamy:
- rysunki robocze,
- rysunki zbrojeniowe,
- s szczegółowe detale.
Rysunki robocze ukazują ogólny układ konstrukcji, co znacznie ułatwia wizualizację całego projektu. Dzięki nim można harmonijnie połączyć różne elementy budowlane, co ma ogromne znaczenie w kontekście planowania przestrzennego stropów. Z drugiej strony, rysunki zbrojeniowe dostarczają szczegółowych danych dotyczących kształtu, wymiarów oraz ilości prętów zbrojeniowych, obejmujących zarówno rysunki techniczne, jak i schematy ich rozmieszczenia w stropie. Te informacje są niezwykle pomocne dla wykonawców, którzy pracują nad realizacją projektu. Detale zbrojenia skupiają się na specyficznych węzłach oraz połączeniach, które są kluczowe dla zapewnienia odpowiedniej wytrzymałości i stabilności całej konstrukcji. W przypadku stropów monolitycznych precyzyjne rysunki zbrojeniowe są niezbędne do efektywnego rozplanowania prętów w dolnej oraz górnej części płyty. Niezwykle ważne jest również, aby dokumentacja techniczna, zawierająca te rysunki, spełniała określone standardy, co gwarantuje zgodność z normami budowlanymi oraz bezpieczeństwo konstrukcji. Grafika musi być czytelna i zawierać wszystkie istotne informacje dotyczące materiałów, ich ilości oraz lokalizacji. Tego typu szczegółowość wpływa bezpośrednio na jakość wykonania zbrojenia stropu. Dobrze przygotowane rysunki pozwalają zminimalizować ryzyko popełnienia błędów podczas realizacji projektu, co jest kluczowe dla długoterminowej trwałości i funkcjonalności budowli.
Co powinno zawierać prawidłowe rysunki zbrojeniowe?
Aby rysunki zbrojeniowe były prawidłowe, muszą zawierać kilka podstawowych elementów, które znacząco ułatwią zrozumienie projektu:
- zwymiarowany układ zbrojenia, który pozwala na dokładne zobrazowanie rozmieszczenia prętów w całej konstrukcji,
- wskazanie średnicy oraz liczby prętów – te dane umożliwiają wykonawcom właściwe przygotowanie materiałów,
- szczegółowe informacje na temat kodów kształtów oraz długości prętów,
- dane dotyczące długości zakładów, które są niezbędne do prawidłowego połączenia prętów,
- wskazówki dotyczące otuliny zbrojenia, chroniącej stal przed korozją oraz negatywnym wpływem czynników zewnętrznych,
- detale połączeń i węzłów zbrojeniowych, które mają kluczowe znaczenie dla zachowania integralności całej konstrukcji,
- wykaz zbrojenia, zawierający zestawienie potrzebnej stali do realizacji projektu,
- odniesienia do norm oraz standardów budowlanych, aby zapewnić zgodność projektu z obowiązującymi przepisami.
Zestawienie tych wszystkich elementów tworzy pełny obraz rysunków zbrojeniowych, co jest niezwykle istotne dla powodzenia całego przedsięwzięcia. Dzięki nim można znacznie zredukować ryzyko błędów i zapewnić wysoką jakość wykonania zbrojenia stropu.

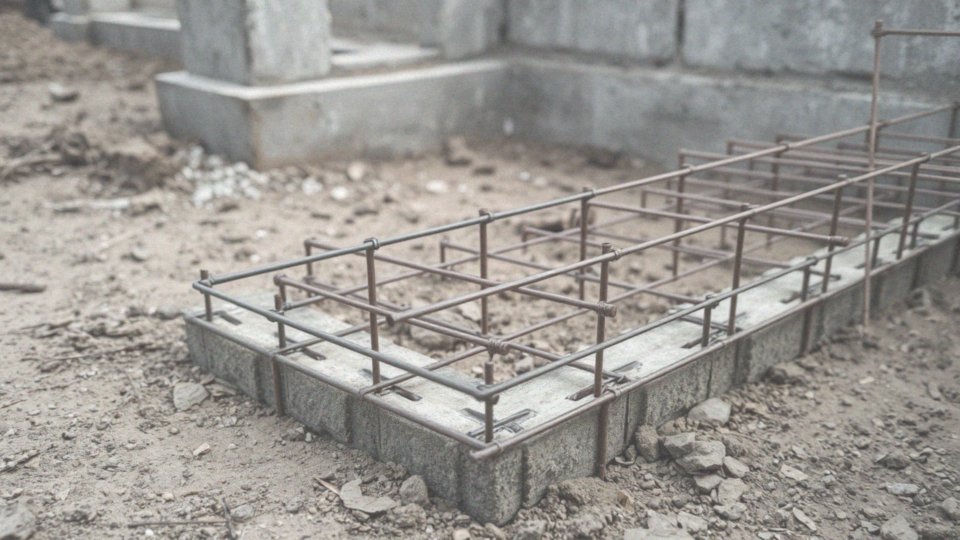

Jakie standardy powinny być przestrzegane przy rysunku zbrojenia?
Rysowanie zbrojenia stropu wymaga szczególnej uwagi w kontekście norm budowlanych, w tym Eurokodu 2, który precyzuje zasady dotyczące zbrojenia betonu. Kluczowym elementem jest dobrze przygotowana dokumentacja techniczna, która musi spełniać wymagania projektów budowlanych. Taki staranny proces znacząco zmniejsza ryzyko wystąpienia błędów konstrukcyjnych.
Warto również pamiętać o:
- precyzyjnym wymiarowaniu,
- uwzględnianiu tolerancji,
- odpowiednim dopasowaniu elementów już na etapie realizacji projektu.
Rysunki powinny być zgodne z określonymi standardami graficznymi, które obejmują aspekty takie jak:
- grubość linii,
- sposób oznaczania poszczególnych elementów,
- czytelność oraz niezbędne informacje, w tym dane dotyczące średnicy prętów, ich liczby oraz otulin.
Zwrócenie uwagi na detale połączeń również ma istotne znaczenie. Przy tworzeniu rysunków warsztatowych, należy wziąć pod uwagę szczegółowe rozwiązania istotne dla montażu zbrojenia na budowie. Przestrzeganie tych standardów nie tylko poprawia jakość, ale także zapewnia bezpieczeństwo zbrojenia stropu, co jest kluczowe dla trwałości całej struktury. Jasne zasady wykonania oraz dokładna dokumentacja znacznie ułatwiają wykonawcom zrozumienie projektu, co z kolei przekłada się na większą efektywność całego procesu budowlanego.
Jak przebiega proces projektowania zbrojenia stropu?
Projektowanie zbrojenia stropu odgrywa kluczową rolę w zapewnieniu odpowiedniej nośności oraz trwałości całej konstrukcji. Pierwszym etapem jest szczegółowa analiza obciążeń, w której uwzględniamy nie tylko własny ciężar stropu, ale także:
- obciążenia użytkowe,
- oddziaływanie czynników atmosferycznych, takich jak śnieg i wiatr,
- obciążenia statyczne, czyli siły, które wywierają wpływ na konstrukcję stropu.
Kolejnym krokiem są obliczenia statyczne, które pozwalają na określenie sił występujących w różnych przekrojach. To daje nam możliwość doboru rodzaju i ilości zbrojenia, co ma ogromne znaczenie dla stabilności całej budowli. Równocześnie w trakcie projektowania analizujemy parametry techniczne oraz wybieramy odpowiedni typ betonu, na przykład klasę C20/25.
Następnie przystępujemy do sporządzenia rysunku zbrojenia, który powinien jasno przedstawiać rozmieszczenie prętów, ich średnice oraz szczegóły dotyczące zakładów i otuliny. Ważne jest, aby przestrzegać norm budowlanych oraz standardów określonych w dokumentacji technicznej; jest to niezbędne dla zapewnienia bezpieczeństwa i spełnienia wymaganych parametrów. Przed rozpoczęciem realizacji zbrojenia projekt musi zostać starannie zweryfikowany pod kątem nośności oraz właściwych warunków użytkowych, co pozwala zminimalizować ryzyko błędów w trakcie wykonania.
Taki przemyślany proces projektowy wpływa na długowieczność i efektywność stropu w przyszłości.
Jakie są konsekwencje niewłaściwego zbrojenia stropu?
Nieodpowiednie zbrojenie stropu może prowadzić do licznych kłopotów, które zagrażają zarówno trwałości budynku, jak i bezpieczeństwu jego użytkowników. Niska nośność stropu często wynika z niewłaściwego rozmieszczenia prętów stalowych, co uniemożliwia prawidłowe przenoszenie obciążeń. W rezultacie mogą pojawić się pęknięcia w betonie, a te z kolei prowadzą do kolejnych problemów strukturalnych. Długotrwałe użytkowanie nieprawidłowo zbrojonych stropów sprzyja również korozji stali, zwłaszcza gdy pręty nie są dostatecznie chronione betonową osłoną.
Zdarzenie to może skutkować całkowitym zawaleniem konstrukcji, co stanowi poważne zagrożenie dla osób znajdujących się w jego obrębie. Właściwy dobór elementów konstrukcyjnych oraz ich dokładny montaż są niezbędne dla utrzymania wytrzymałości stropu. Odpowiednie zbrojenie zapewnia:\n
- stabilność,
- długowieczność,
- minimalizację ryzyka powstawania defektów, takich jak ugięcia czy pęknięcia.
Dlatego przestrzeganie norm i standardów budowlanych w każdym projekcie stropu ma ogromne znaczenie. Tylko w ten sposób możemy zagwarantować bezpieczeństwo i trwałość użytkowanej przestrzeni.
Jakie metody kontrolowania jakości zbrojenia stropu są stosowane?
W kontrolowaniu jakości zbrojenia stropu stosuje się różnorodne metody, które mają na celu zapewnienie zarówno poprawności, jak i długowieczności konstrukcji. Jedną z najważniejszych technik jest wizualna inspekcja, podczas której sprawdza się, czy zbrojenie jest zgodne z rysunkiem oraz czy pręty są ułożone w sposób prawidłowy. Taka kontrola pozwala na szybką identyfikację błędów montażowych i potwierdzenie, że zbrojenie spełnia wymagania projektu.
Kolejnym kluczowym elementem jest pomiar otuliny zbrojenia, która musi mieć odpowiednią grubość. Jej zadaniem jest ochrona stali przed korozją oraz zapewnienie dobrej przyczepności do betonu. Wartości te ustalane są na etapie projektowania i powinny być ściśle przestrzegane.
Nie można zapomnieć o badaniach nieniszczących, takich jak ultradźwiękowe, które pozwalają na ocenę jakości betonu oraz stanu zbrojenia bez konieczności demontażu materiałów. Te metody są niezwykle użyteczne, zwłaszcza w wykrywaniu uszkodzeń i wad ukrytych wewnątrz struktury.
Dodatkowo, wykonuje się badania wytrzymałościowe próbek betonu, co pozwala na ocenę, czy użyte materiały oraz techniki zbrojenia zapewniają odpowiednią nośność stropu. Wyniki tych badań odgrywają kluczową rolę w weryfikacji, czy projekt jest zgodny z rzeczywistymi parametrami konstrukcji.
Zintegrowane podejście do kontroli jakości, oparte na obowiązujących normach budowlanych, znacząco przyczynia się do zwiększenia bezpieczeństwa i trwałości stropu, co jest niezbędne w każdym przedsięwzięciu budowlanym.
Jak przeprowadza się odbiór zbrojenia stropu przed zalaniem?

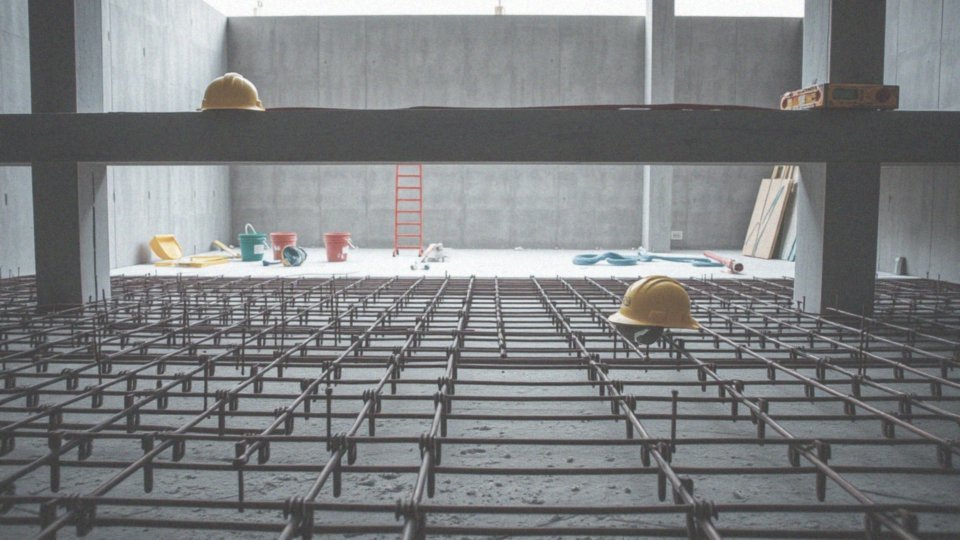

Odbiór zbrojenia stropu przed jego zalaniem betonem to niezwykle istotny moment w trakcie budowy. Stanowi on gwarancję zarówno bezpieczeństwa, jak i trwałości całej konstrukcji. Tak ważną inspekcję przeprowadza zazwyczaj kierownik budowy lub inspektor nadzoru.
Pierwszym zadaniem jest weryfikacja, czy układ prętów odpowiada zamieszczonemu w dokumentacji rysunkowi zbrojenia. Ich rozmieszczenie musi być zgodne z obowiązującymi normami budowlanymi. Warto również skontrolować:
- długości prętów,
- odstępy pomiędzy nimi.
Kolejnym istotnym etapem jest kontrola otuliny. Działa ona jako bariera, chroniąca stal przed korozją oraz zapewniająca odpowiednią przyczepność betonu. Ważne, aby spełniała ona określone wymogi projektowe, co z kolei przyczynia się do długotrwałej ochrony zbrojenia.
Oprócz tego, należy ocenić jakość połączeń prętów — mogą to być różne metody, jak:
- spawanie,
- zgrzewanie,
- zastosowanie łączników mechanicznych,
gdyż niewłaściwie wykonane mogą znacznie obniżyć stabilność konstrukcji. Warto także upewnić się, że zbrojenie jest właściwie zabezpieczone przed korozją. Należy to potwierdzić poprzez szczegółowe oględziny oraz ewentualne badania nieniszczące.
Po zakończeniu wszystkich czynności kontrolnych kierownik budowy sporządza protokół dokumentujący wyniki odbioru, co jest istotnym elementem dokumentacji technicznej całego projektu. Przeprowadzenie tego etapu jest kluczowe, aby uniknąć przyszłych problemów, takich jak pęknięcia w betonie czy, w najgorszym wypadku, całkowite zawalenie się konstrukcji, co może stwarzać poważne zagrożenie dla osób korzystających z budynku.
